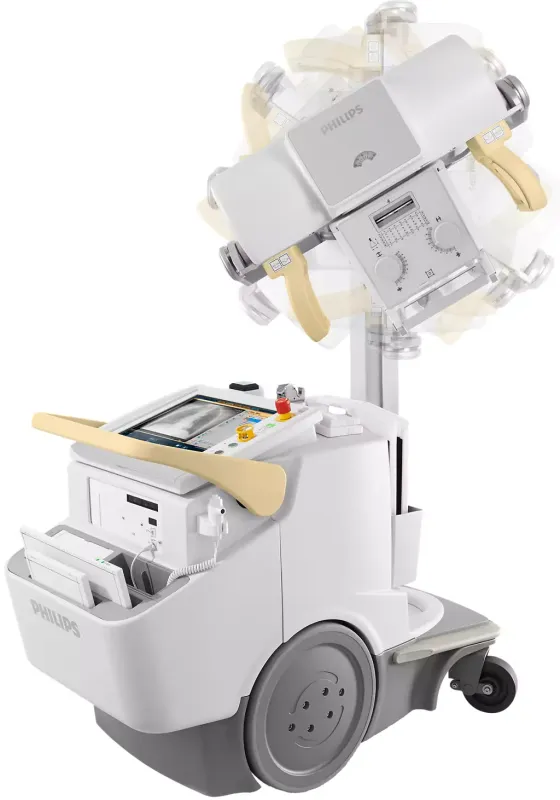

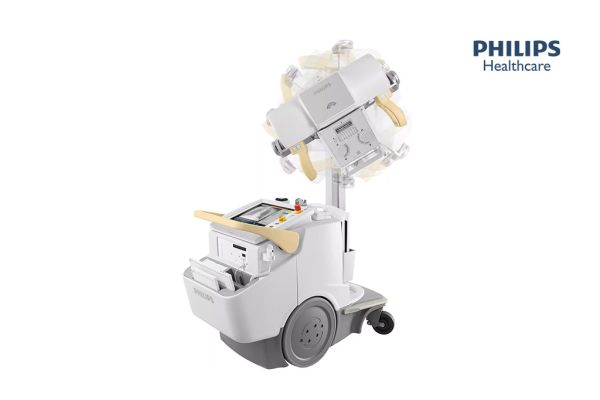

MobileDiagnost wDR 2.1

Мобільна цифрова рентгенівська система з висувною стійкою

MobileDiagnost wDR 2.1 забезпечує преміальну якість цифрової рентгенографії та високу мобільність у будь-якому відділенні лікарні. Завдяки висувній колоні та компактній конструкції система легко маневрує у вузьких приміщеннях і швидко надає висококонтрастні зображення.

Ключові переваги

Відмінна видимість і маневреність
Висувна колона відхиляється вниз і убік, відкриваючи поле зору для оператора. Це спрощує доступ у відділення інтенсивної терапії, реанімацію, операційні та палати.

Безперервний робочий процес
Три кліки на робочій станції Eleva та 6 секунд до появи знімка. Бездротові детектори SkyPlate та технологія SkyFlow прискорюють обстеження та мінімізують повторні знімки.

Висока діагностична якість
Генератор потужністю до 40 кВт забезпечує стабільну експозицію для пацієнтів різної статури. Алгоритм SkyFlow усуває потребу в анти-розсіювальних ґратах у понад 60% мобільних обстежень, підвищуючи контрастність і швидкість роботи.

Компактні бездротові детектори SkyPlate

• Висока чутливість і DQE
• Дві версії: малий (1,6 кг) та великий (2,8 кг)
• Зручні для роботи у складних проєкціях (кутові знімки, біля ліжка пацієнта)

Уніфікована обробка зображень UNIQUE
Автоматично оптимізує баланс яскравості та деталізацію, зберігаючи стабільну якість для всіх анатомічних зон. Налаштування відображення можна адаптувати під уподобання лікаря.

Специфікації

Мобільна установка

• Тип: мобільна система з висувним кронштейном трубки й бездротовим детектором
• Довжина колісної бази: 611 мм
• Швидкість руху: 0–5 км/год
• Фокусна точка над підлогою: 53–202 см
• Відстань фокусної точки від стійки: 702–1242 мм
• Обертання стійки трубки: ±317°
• Живлення: окремі акумулятори для руху та генератора
• Заряджання: 1-фазна мережа 100–230 В ±10%, 50/60 Гц

Рентгенівська трубка та генератор

Варіант M90 (ефективність)

• Потужність: 20 кВт
• Напруга: 40–125 кВ (крок 1 кВ)
• Струм: 10–320 мА
• Експозиція: 0,1–500 мАс
• Час експозиції: 0,001–1,25 с (з SkyPlate) / до 4 с (з касетою)
• Фокусна пляма: 0,3 / 1,0 мм
• Теплоємність анода: 100 кДж (≈140 тис. HU)

Варіант M90 (висока ефективність)

• Потужність: 40 кВт
• Напруга: 40–150 кВ (крок 1 кВ)
• Струм: 10–500 мА
• Експозиція: 0,1–500 мАс
• Час експозиції: 0,001–1,25 с (з SkyPlate) / до 4 с (з касетою)
• Фокусна пляма: 0,7 / 1,3 мм
• Теплоємність анода: 220 кДж (≈300 тис. HU)

Бездротові портативні детектори SkyPlate

• Технологія: CsI, корпус із вуглеволокна
• Розміри:
• Малий — 24×30 см, активна зона 22,2×28,4 см
• Великий — 35×43 см, активна зона 34,48×42,12 см
• Матриця:
• Малий — 1500×1920 пікселів (2,9 Мп)
• Великий — 2330×2846 пікселів (6,7 Мп)
• Розмір пікселя: 148 мкм
• Роздільна здатність: до 3,38 пар лін/мм
• Вага (з акумулятором): 1,6 кг / 2,8 кг (6,2 фунта; у деяких країнах — 3,0 кг)

Робоча станція Eleva

• Інтерфейс: сенсорний 17″ монітор
• Зберігання зображень: до 4000 досліджень
• Інтегроване керування генератором
• > 600 APR-налаштувань

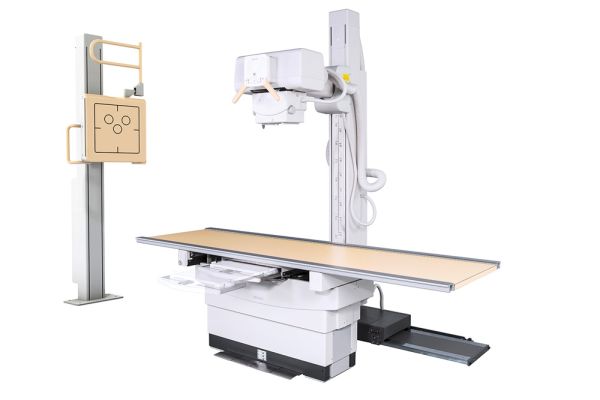

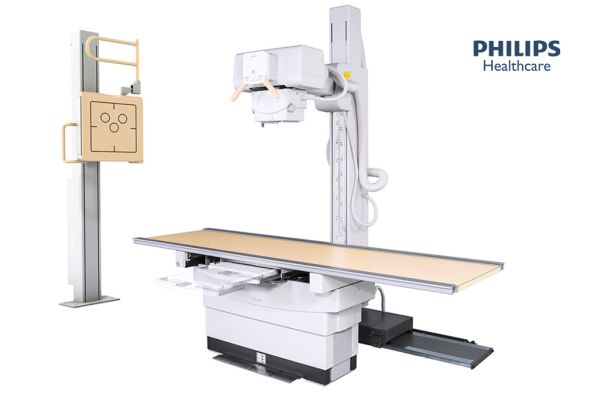

DuraDiagnost

Цифрова рентгенографічна діагностична система

DuraDiagnost поєднує функціональність і економічність: швидкий пацієнтопотік, стабільна якість зображень і перевірені технології Philips. Система легко інтегрується у наявну інфраструктуру та допомагає сформувати репутацію надійного центру візуалізації.

Ключові переваги

Комплексні рішення для різних задач
Підбір конфігурації під ваші клінічні сценарії — від базового кабінету до дводетекторної версії для змішаних досліджень, з низьким променевим навантаженням і високою якістю зображень.

Єдина платформа Eleva
Інтуїтивний інтерфейс, профілі користувачів і попередні налаштування скорочують час на дослідження. Знімки доступні за лічені секунди.

Легкі бездротові детектори SkyPlate / SkyPlate E
Портативні панелі на CsI забезпечують преміальну якість зображень у стаціонарних і мобільних сценаріях. Мала вага спрощує роботу біля ліжка пацієнта.

Ергономіка та мобільність
Збалансовані вузли, зручні руків’я та плавні переміщення економлять час і сили персоналу.

UNIQUE 2 — стабільно висока якість
Алгоритми гармонізації контрасту, зниження шуму та деталізації підвищують чіткість і зберігають природний вигляд знімків без артефактів.

Гнучкі конфігурації кабінетів

• Ефективний кабінет: конфігурація з двома детекторами для широкого діапазону досліджень в одному приміщенні.
• Економний кабінет: оптимальний старт у цифрову рентгенографію з бездротовим SkyPlate.
• Орієнтація на дослідження на столі: поворотна трубка дозволяє знімати пацієнтів у ліжку та виконувати складні проєкції.

Специфікації

Генерація рентгенівського випромінювання

• Генератор високої напруги: інверторний, еквівалент постійному струму
• Живлення: 400/480 В (±10%), 50/60 Гц, 3-фазне
• Макс. опір мережі при 400 В: 0,3 Ом / 0,2 Ом
• Макс. мережевий струм при 400 В: 112 А / 134 А
• Номінальна потужність (IEC): 50 кВт / 65 кВт
• Макс. напруга трубки: 150 кВ
• Макс. струм трубки (при 70 кВ): 630 мА (50 кВт) / 928 мА (65 кВт)
• Діапазон мАс: 0,4–850 мАс
• Час експозиції: 1 мс – 4 с

Коліматор

• Тип: ручний, з індикатором світлового поля
• Таймер: 30 с
• Діафрагма/обертання: ±45°

Рентгенівська трубка

• Моделі: RO1750 / SRO 33100
• Дві фокусні плями: 0,6 / 1,2 мм
• Кут анода: 13°
• Макс. напруга трубки: 150 кВ
• Теплоємність анода: 220 кДж (≈300 тис. HU)
• Теплоємність блоку: 1500 кДж (≈2 202 тис. HU)
• Безперервна вхідна потужність анода: 200 Вт
• Мін. швидкість обертання анода:
• RO1750: 3000–3600 об/хв
• SRO 33100: 9000–10 800 об/хв
• Макс. потужність (фокус 0,6 мм / 1,2 мм):
• RO1750: 17 кВт / 50 кВт
• SRO 33100: 33 кВт / 100 кВт

Бездротовий портативний детектор (варіант 1)

• Тип: цифровий, плоскопанельний, CsI
• Розмір детектора: 35 × 43 см (≈14″ × 17″)
• Активна зона: 34,48 × 42,12 см (≈13,6″ × 16,6″)
• Матриця: 2330 × 2846 пікселів
• Розмір пікселя: 148 мкм
• Кількість пікселів: 6,6 Мп
• A/D перетворення: 16-біт
• Вага (з акумулятором): 2,8 кг

Бездротовий портативний детектор (варіант 2)

• Тип: цифровий, плоскопанельний, CsI
• Розмір детектора: 35 × 43 см (≈14″ × 17″)
• Активна зона: 34,5 × 42,5 см (≈13,6″ × 16,7″)
• Матриця: 2156 × 2653 пікселів
• Розмір пікселя: 160 мкм
• Кількість пікселів: 5,7 Мп
• A/D перетворення: 16-біт
• Вага (з акумулятором): 3,1 кг

Стаціонарний приймач (стіл / стенд)

• Тип: цифровий, плоскопанельний, CsI
• Розмір детектора: 43 × 43 см (≈17″ × 17″)
• Активна зона: 42 × 42,5 см (≈16,5″ × 16,7″)
• Матриця: 2840 × 2874 пікселів
• Розмір пікселя: 148 мкм
• Кількість пікселів: 8,2 Мп
• Роздільна здатність: до 3,4 пар лін/мм
• Вага: 2,1 кг

Підлогова стійка для рентгенівської трубки

• Висота стійки: 233,25 см
• Мін. висота приміщення: 270 см
• Вертикальний підйом: до 150 см
• Центральний промінь (мін./макс. висота): 35 см / 185 см
• Обертання навколо вертикальної осі: −180° … +90°
• Обертання трубки: −120° … +120°
• Відстань від випромінювача до зображення (SID):
• до 110 см (стіл)
• до 250 см (настінний стенд)

Робоча станція Eleva

• ОЗП: 16 ГБ
• Накопичувач: SSD 480 ГБ

Укомплектуйте під ваші задачі

DuraDiagnost масштабується від економічної конфігурації з одним бездротовим детектором до ефективного дводетекторного кабінету — для швидкого переходу на цифрову рентгенографію або розширення наявних потужностей.

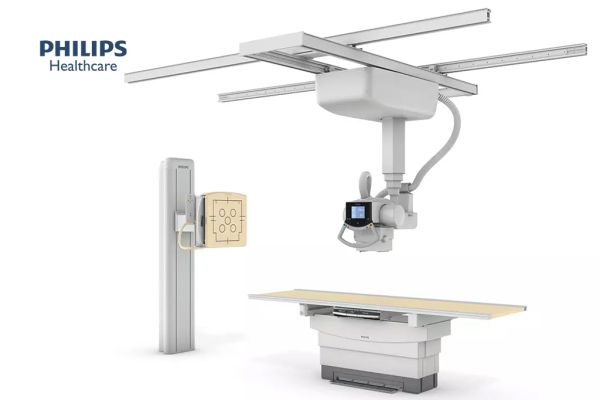

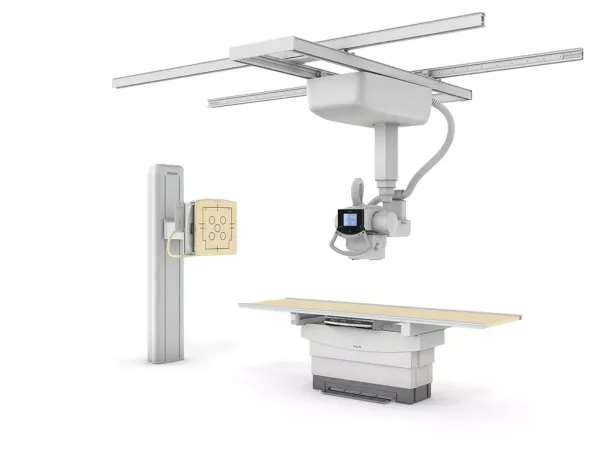

DigitalDiagnost C50

Цифрова рентгенівська діагностична система зі стельовим кріпленням

Високопродуктивна цифрова система для точних і швидких рентгенівських досліджень. Завдяки моторизованому стельовому кронштейну, автоматичному відстеженню, сучасним детекторам і програмі обробки зображень UNIQUE 2 забезпечує високу якість знімків при ефективному робочому процесі.

Ключові переваги

Розширені клінічні можливості

• Підтримує широкий спектр досліджень завдяки використанню стаціонарних і бездротових детекторів останнього покоління.
• Стабільна робота і передові алгоритми обробки дозволяють ефективно використовувати ресурси відділення.

Зручність експлуатації

• Стельовий тримач трубки легко переміщується вручну або за допомогою електроприводу.
• Вертикальний стенд із детектором рухається вгору/вниз та обертається на 90°, що полегшує роботу в горизонтальній площині.
• Автоматичне відстеження дозволяє трубці синхронно рухатися за детектором.

Висока діагностична точність

• UNIQUE 2 забезпечує покращену деталізацію зображень, однорідність чорного фону та зниження шумів.
• Функція автоматичного керування експозицією забезпечує стабільну якість знімків для різних анатомічних областей.
• Додаткові можливості: обробка зображень різної роздільної здатності та функція автоматичного зшивання.

Орієнтований на пацієнта робочий процес

• Інтерфейс Philips Eleva дозволяє персоналізувати налаштування та автоматизувати процеси для ефективної роботи.
• Сенсорний екран забезпечує швидке керування з мінімумом дій.

Керування дозою

• Вбудований дозиметр DAP для контролю та звітності про дозу опромінення.
• Ручний коліматор обмежує поле опромінення лише ділянкою дослідження.
• Використання решіток покращує контрастність і якість зображень.

SkyPlate E

• Стаціонарний і бездротовий портативний детектори з високою квантовою ефективністю (DQE) та чудовою передавальною функцією (MTF).
• Гнучка конфігурація дає змогу використовувати великі бездротові детектори зі столом та вертикальним стендом для оптимізації бюджету й продуктивності.

Технічні характеристики

Коліматор

• Тип: ручний із підсвічуванням світлового поля.
• Таймер: 30 с (налаштовується).
• Кут діафрагми та обертання: ± 45°.

Генерація рентгенівського випромінювання

• Потужність генератора: 50 кВт або 65 кВт.
• Напруга живлення: 380/400/480 В (±10%), 50/60 Гц, 3-фазний.
• Макс. напруга трубки: 150 кВ.
• Макс. струм трубки (при 70 кВ): 630 мА (50 кВт) / 928 мА (65 кВт).
• Діапазон добутку мАс: 0,4 – 850 мАс.
• Час експозиції: від 1 мс до 4 с.

Рентгенівські трубки

• Типи: RO1750 або SRO 33100, із двома фокусними плямами (0,6/1,2 мм).
• Макс. потужність:
• 21 кВт (фокус 0,6 мм) / 60 кВт (фокус 1,2 мм) – RO1750
• 33 кВт (фокус 0,6 мм) / 100 кВт (фокус 1,2 мм) – SRO 33100
• Кут анода: 13°.
• Теплоємність анода: 220 кДж.
• Теплоємність блоку: 1500 кДж.
• Мін. швидкість обертання анода:
• RO1750: 3000–3600 об/хв
• SRO 33100: 9000–10 800 об/хв.

Стаціонарний детектор

• Тип: плоскопанельний цифровий на основі CsI.
• Активна зона: 42 × 42,5 см.
• Матриця: 2840 × 2874 пікселі.
• Розмір пікселя: 148 мкм.
• Роздільна здатність: до 3,4 пар ліній/мм.
• Вага: 2,1 кг.

Бездротовий портативний детектор

• Тип: плоскопанельний цифровий на основі CsI.
• Активна зона: 34,5 × 42,5 см.
• Матриця: 2156 × 2653 пікселі.
• Розмір пікселя: 160 мкм.
• Роздільна здатність: до 5,7 Мп.
• АЦП: 16-біт.
• Вага (з акумулятором): 3,1 кг.

Стельовий кронштейн CS

• Колонка: 110 см.
• Висота стелі: 2,75 – 3,00 м (за висоти столу від 70 см).
• Переміщення:
• по осі X – 305/405 см
• по осі Y – 180 см
• по осі Z – до 150 см.

Робоча станція Eleva

• ОЗП: 16 ГБ.
• Накопичувач: SSD 480 ГБ.
• Інтерфейс: сенсорний, інтуїтивно зрозумілий.

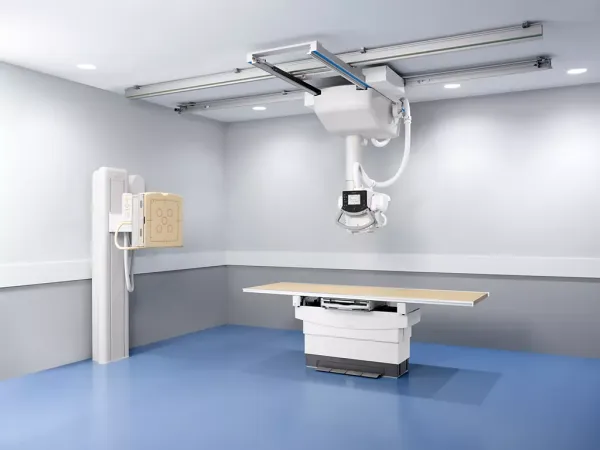

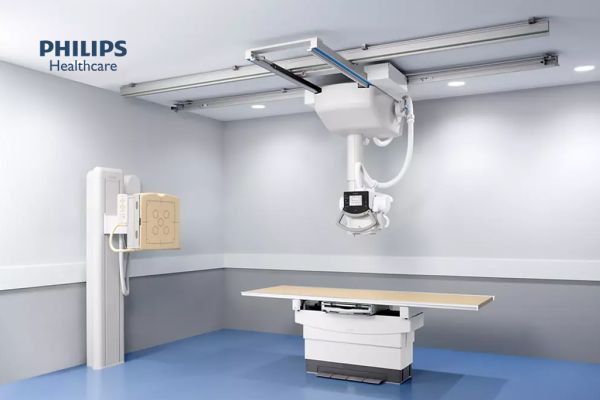

Philips DigitalDiagnost

Рішення для сучасної цифрової рентгенографії

Відчуйте переваги висококласної цифрової рентгенографії Philips — від універсальних стаціонарних кабінетів до рішень для відділень невідкладної допомоги. Оберіть конфігурацію, що найкраще відповідає вашим клінічним потребам, робочим процесам та бюджету.

Ключові переваги

Контрастність на рівні відсіювального растру з технологією SkyFlow

• Отримуйте знімки високої якості без застосування відсіювального растру.
• Алгоритм автоматично коригує контрастність відповідно до особливостей кожного пацієнта.
• Зменшує вплив розсіяного випромінювання при дослідженні грудної клітини.

Оптимізоване рішення для невідкладної допомоги

• Бездротовий детектор і моторизований стельовий кронштейн звільняють простір для реанімаційного обладнання.
• Забезпечується швидкий доступ до пацієнтів у відділеннях невідкладної допомоги, травматології та реабілітації.

Спеціалізований кабінет для досліджень грудної клітини

• Призначений для великого потоку пацієнтів.
• Дозволяє проводити обстеження на ліжку чи в інвалідному візку.
• Може використовуватися для досліджень опорно-рухового апарату.

Легкі бездротові детектори SkyPlate

• Компактні та зручні у використанні як у стаціонарних кабінетах, так і з мобільними рентгенівськими системами Philips.
• Взаємозамінність детекторів допомагає оптимізувати витрати та підвищує ефективність роботи.

Єдина платформа Eleva

• Забезпечує простий та уніфікований робочий процес у всіх кабінетах.
• Швидкий обмін даними та миттєва обробка зображень.
• Інтуїтивний інтерфейс знижує час навчання персоналу.

Обробка зображень із системою UNIQUE

• Забезпечує стабільно високу якість знімків для будь-яких анатомічних ділянок.
• Покращує деталізацію та гармонізує контрастність.

Повна моторизація кабінетів

• Автоматичне позиціонування трубки та детектора відносно пацієнта.
• Суттєво скорочує час дослідження, особливо для лежачих хворих.
• Забезпечує плавний перехід між різними видами обстежень без зміни положення пацієнта.

Конфігурації

• Високопродуктивний кабінет – понад 250 досліджень на день завдяки моторизації та гнучким можливостям позиціонування.
• Універсальний кабінет – однодетекторна система з автоматизованим стельовим кронштейном, вертикальним стендом і столом із підвіскою, яка дозволяє знімати будь-які анатомічні зони без зміни положення пацієнта.
• Економічний кабінет – ідеальне рішення для клінік, які прагнуть перейти на цифрову рентгенографію або доповнити наявне обладнання сучасною системою Philips.

Специфікації Philips DigitalDiagnost

Тримач для трубок

• Стельовий кронштейн CS – моторизований стельовий тримач із чотирикомпонентною телескопічною стійкою.
• РК-дисплей – широкоекранний 6,5″ (16,5 см) дисплей для відображення даних та зручного керування.
• Повздовжнє переміщення: 3,44 м (11′3,4″) / із подовженими рейками – 6,14 м (20′1,7″).
• Поперечне переміщення: 1,5 м (4′11″) / у подовженій версії – 3,22 м (10′6,7″).
• Вертикальне переміщення: 1,66 м (5′5,2″).

Стіл для пацієнта

• TH – регульований по висоті стіл: зручне позиціонування пацієнта та швидкий перехід у потрібне положення.
• Дека стола: плаваюча багатошарова з накладкою Getalit або з вуглеволокна для легкої фіксації та переміщення пацієнта.
• Приймач: стаціонарний або портативний детектор SkyPlate у лотку стола.
• Відсіювальний растр: осцилюючий або нерухомий.
• Розміри стола:
• 240×75 см або 240×85 см
• 260×75 см
• 220×67 см
• Рентгенопрозора ділянка: 173×67 см.
• TH-S – стіл із підвіскою з однієї сторони: оптимальне рішення для роботи з вертикальним стендом VM.
• Висота деки: 87 см над підлогою.
• Діапазон регулювання висоти: 50,3–90,3 см, моторизоване.
• Максимальна маса пацієнта: 225 кг.
• Ножна педаль: для зручного керування без відходу від пацієнта.
• Опція поворотної основи: для кращого доступу до пацієнта та обладнання.

Вертикальні стенди

• VS – моторизований вертикальний стенд: зі стаціонарним або переносним детектором SkyPlate.
• Керування: панелі з обох боків та бездротовий пульт.
• Кут нахилу детектора: від –20° до +90° (горизонтальна вісь) / від +45° до –23° (вертикальна вісь), моторизований.
• Зберігання растрів: до двох у блоці детектора.
• Висота: 2,08 м або 2,48 м.
• Вертикальне переміщення: 30–180 см (центральний промінь).
• Горизонтальне переміщення: моторизоване – 3,48 м / немоторизоване – 3,71 м.
• Діапазон вертикального переміщення: 35–185 см (центральний промінь).

Рухомий вертикальний стенд VM

• Багатофункціональний із поворотним кронштейном для універсального використання з детектором 43×43 см.
• Діапазон обертання: 0°–90° (праворуч або ліворуч).
• Керування: панелі з обох боків та бездротовий пульт.

Детектори

• Роздільна здатність:
• до 3,5 пар ліній/мм, розмір пікселя – 143 мкм
• до 3,4 пар ліній/мм, розмір пікселя – 148 мкм
• Стаціонарні детектори: вбудовані у стіл TH і вертикальні стенди.
• Розмір 43×43 см – широкий діапазон проєкцій для пацієнтів будь-якої статури.
• Розмір 35×43 см – для складних проєкцій.
• SkyPlate: бездротовий детектор, заряджається через зарядний пристрій.
• Міцна конструкція витримує падіння з висоти до 70 см.

Рішення для візуалізації та ПЗ

• SkyFlow: алгоритм автоматичної корекції розсіяного випромінювання для рентгенографії грудної клітини.
• Eleva: робоча станція з інтуїтивним інтерфейсом, 19″ сенсорним РК-монітором (1280×1024), працює навіть у рукавичках.
• UNIQUE: програмне забезпечення для уніфікованої обробки зображень і швидких діагностичних результатів.
• DICOM: підтримка структурованих дозиметричних звітів, автоматичного зшивання зображень та клінічного контролю якості.

Трубки та генератори

• Генератори: 65 кВт або 80 кВт, підтримка анатомічних протоколів (APR), автоматичне управління експозицією та захист від перевантажень.
• Рентгенівські трубки: двофокусні, з анодом, що обертається, фокусні плями 0,6/1,2 мм.
• Сумісність із опцією VarioFocus (не входить до стандартного комплекту).
